Maximale Transparenz.

Zusammen mit dem Fraunhofer-Institut für Kurzzeitdynamik, dem Ernst-Mach-Institut (EMI) in Freiburg, hat Mercedes-Benz jetzt den weltweit ersten Röntgencrash mit einem realen Pkw durchgeführt. An Bord waren auf der stoßzugewandten linken Seite zwei Dummys des Modells SID IIs. Das sind Prüfkörper mit weiblicher Anatomie, speziell ausgelegt für Seitenaufprallversuche.

Mit der Kurzzeit-Röntgentechnologie lassen sich hochdynamische innere Deformationsvorgänge darstellen, das hat diese Technologiedemonstration (Proof of Concept) in der EMI-Forschungscrashanlage bei Freiburg ergeben. Bisher unsichtbare Verformungen und ihre exakten Abläufe werden so transparent. Die zahlreichen, hochauflösenden Bilder erlauben eine genaue Analyse.

Seit mehreren Jahren forscht der Bereich Fahrzeugsicherheit von Mercedes-Benz zusammen mit den Kolleginnen und Kollegen des EMI am Einsatz von Röntgentechnologie bei Crashversuchen. Entscheidend für den Durchbruch war es, einen Linearbeschleuniger mit 1-kHz-Technologie als Strahlenquelle einzusetzen. Das Gerät ist weitaus leistungsfähiger als die vorher versuchsweise verwendeten Röntgenblitze: Die Photonenenergie des Linearbeschleunigers beträgt bis zu neun Megaelektronenvolt. Damit lassen sich alle im Fahrzeugbau üblichen Materialien durchleuchten. Die Dauer des Röntgenpulses beträgt nur wenige Mikrosekunden. Das erlaubt es, Deformationsprozesse im Crashtest ohne Bewegungsunschärfe aufzuzeichnen. Zudem erzeugt der Linearbeschleuniger einen kontinuierlichen Strom dieser Röntgenpulse. Dadurch sind bis zu 1.000 Bilder pro Sekunde möglich. Das sind etwa 1.000 Mal so viele wie bei herkömmlichen Röntgenverfahren.

Während des Crashtests durchleuchten die Strahlen von oben die Karosserie und etwaige Dummys. Ein Röntgen-Detektor befindet sich unter dem Versuchsfahrzeug. Er dient beim Röntgensystem als digitaler Bildempfänger: Trifft die Strahlung auf den Detektor, wird ein elektrisches Signal erzeugt. Wie intensiv dieses ausfällt, hängt davon ab, wie stark die Strahlung zuvor von der Fahrzeug- und Dummystruktur absorbiert wurde. Das beeinflusst den später sichtbaren Grauwert – analog der Röntgenkontrolle des Gepäcks am Flughafen oder entsprechenden Aufnahmen bei der Ärztin oder dem Arzt.

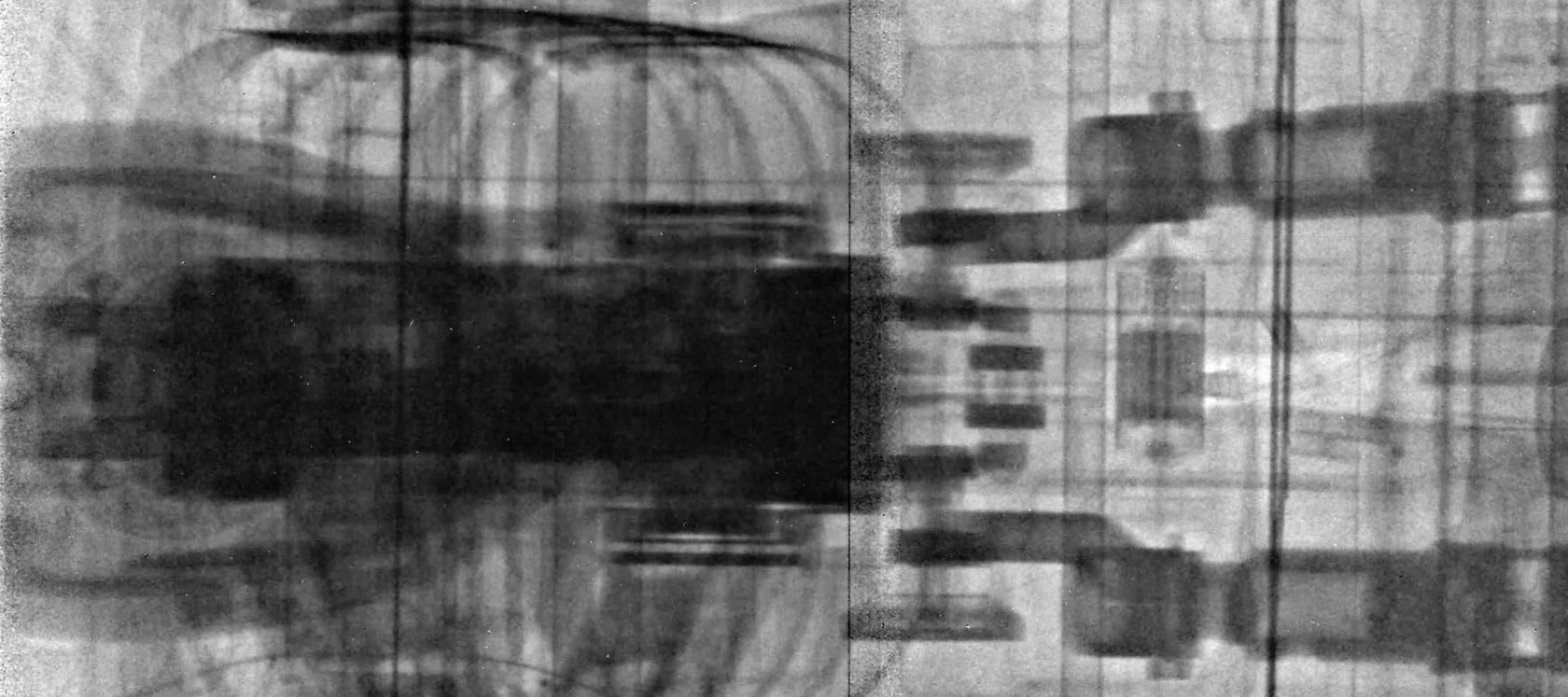

In der eigentlichen Aufprallzeit von einer Zehntelsekunde schießt das Röntgensystem etwa 100 Standbilder. Zu einem Video zusammengefügt, geben sie hochspannende Einblicke, was sich während des Crashs im Innern sicherheitsrelevanter Bauteile und im Körper des Dummys abspielt. So lässt sich in allen Einzelheiten beobachten, wie der Thorax des Dummys eingedrückt wird oder sich ein Bauteil verformt. Wichtig auf dem Weg von der Forschung zum industriellen Einsatz: Der Röntgencrash beeinflusst keine anderen Analysetools. Auch die Innenraumkameras des Crashtestfahrzeugs zeichnen ungestört auf.

Für den Röntgencrash haben die Fachleute des EMI ein umfangreiches Strahlenschutzkonzept erstellt. Mit Dosimetern wird überwacht, dass die Mitarbeiterinnen und Mitarbeiter keiner Strahlung ausgesetzt sind. Die Regierungsbehörde hat den Betrieb der Anlage nach den gesetzlichen Vorgaben genehmigt. Zu den aufwendigen physischen Schutzmaßnahmen zählen eine zusätzliche, 40 Zentimeter starke Betonwand rings um das Gebäude sowie eine rund 45 Tonnen schwere Strahlenschutztüre.

Am 10. September 1959 findet der erste Crashtest in der Geschichte von Mercedes-Benz statt – auf einer Freifläche in der Nachbarschaft des Werkes Sindelfingen. Ein Versuchswagen wird frontal gegen ein festes Hindernis gesteuert. Damit tritt die Sicherheitsforschung der Marke in eine neue Ära ein. Denn nun lässt sich das Verhalten von Fahrzeugen und Insassen bei Autounfällen anhand der Testwagen und Versuchspuppen realitätsnah untersuchen. Zusammen mit den Analysen der konzerneigenen Unfallforschung bilden Crashtests die Basis für die Sicherheitsphilosophie der „Real Life Safety“.

Aktuell führt Mercedes-Benz im Technologiezentrum Fahrzeugsicherheit in Sindelfingen bis zu 900 Crashtests pro Jahr sowie rund 1.700 sogenannte Schlittenversuche durch. Bei dieser Crashsimulation wird ein Prüfschlitten beschleunigt und abgebremst. Auf dem Schlitten ist ein Versuchsträger (Rohkarosse oder Prüfgestell) befestigt, der so den Belastungen eines realen Fahrzeugcrashs ausgesetzt wird. Mit den Schlittenversuchen lassen sich zerstörungsfrei einzelne Komponenten testen, insbesondere Rückhaltesysteme wie Gurte.

Und dass Sicherheit bei Mercedes-Benz keine Frage des Antriebssystems ist, zeigt der weltweit erste öffentliche Crashtest zweier vollelektrischer Fahrzeuge im Herbst 2023. EQA und EQS SUV crashen in einem realen Unfallszenario mit jeweils einer Geschwindigkeit von 56 km/h und einer Überdeckung von 50 Prozent gegeneinander. Der Versuch bestätigt das hohe Niveau beim Insassenschutz: Fahrgastzelle und
